Ремонт рулевой электро рейки ЭУР AUDI A6 (C7) 2016. OE 4G1423055BG, 4G0909144

 При обращении клиента на авто не работал электро усилитель руля и на приборной панели горела индикация «Красный руль».

 По факту диагностики авто на нашем СТО была обнаружена вода в пыльниках и корпусе рулевой рейки.

 По блоку управления рейки 4G0909144 были следующие ошибки:
- B200049 Неисправен блок управления.
- C10AD29 Датчик положения электродвигателя, недостоверный сигнал.

 В ходе разборки рейки внутри выявилась ржавчина механизмов (датчик ротора, обмотка статора, обмотка ротора, опорный механизм), что влечет за собой крупно узловую замену частей рейки.

 При ремонте рейки была сделана переборка механики (вал и опорный механизм) и сушка, чистка корпуса, т.к. вода зашла в опорный механизм и обмотку статора в корпусе.

 Произведено восстановление блока управления рейки для функционирования электроники методом пересмотра с пропайкой схемы и заливки последней прошивки.

 По факту ремонта рейки и установки ее на авто выявилась еще проблема с датчиком угла поворота руля, рейка не адаптировалась и горел «Желтый руль».

 По датчику угла поворота руля были следующие ошибки:
- B1168F1 Датчик угла поворота рулевого колеса, синхронизация.

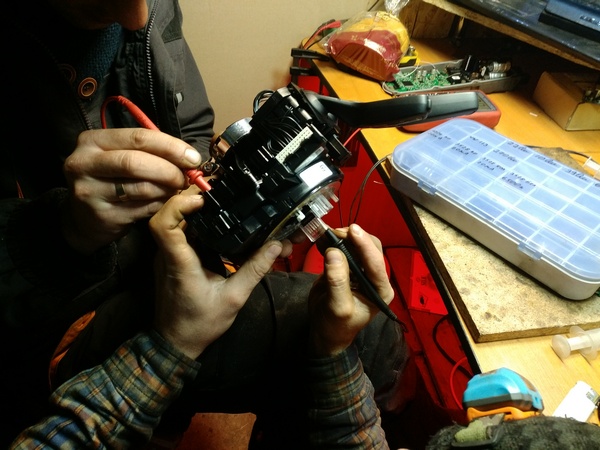

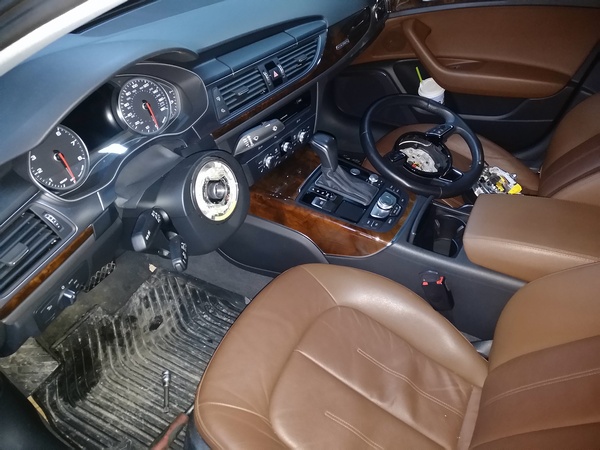

 Дополнительно было произведено снятие подрулевого модуля и ремонт датчика угла поворота рулевого колеса. Когда датчик восстановили и установили модуль, рулевая рейка адаптировалась и появилось полное усиление руля.

 Применение рейки:

 AUDI A6 (4G2, C7) 2012-2018
 AUDI A6 (4G2, C7, 4GC) 2015-2018
 AUDI A6 Allroad (4GH) 2015-2018
 AUDI A6 Avant (4G5, C7) 2012-2018
 AUDI A6 Avant (4G5, C7, 4GD) 2015-2018
 AUDI A7 Sportback (4GA) 2013-2017
  A7 Sportback (4GA, 4GF) 2015-2018
 AUDI A8 (4H_) 2015-2018

 ОЕ коды рейки:

 4G1423055_
